Q系列假人的生物力学特性更完善，是基于儿童和按比例缩小的成人生物力学信息响应曲线定义的假人响应。该系列假人可以配备加速度传感器、角速度传感器、测力传感器、位移传感器等，评估假人在各种情况下受到的损伤。
用途
Q假人适合正碰和侧面碰撞的CRS评估,也适用于客户评价和研究的双重目的。其中可能的应用包括: — UN R129儿童约束系统(CRS)测试 — EuroNCAP测试 — C-NCAP测试 — Latin-NCAP测试 — K-NCAP测试 — ASEAN-NCAP测试 — ANCAP测试

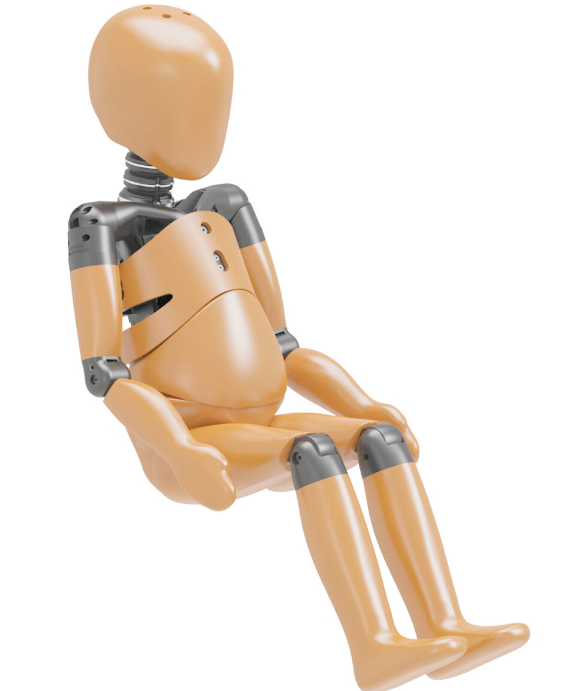

Q3儿童假人代表一个三岁大的儿童。
Q系列儿童假人作为一种工具，评估汽车中使用的适当儿童约束装置为新生儿提供的保护。
Q3 假人各部分质量分布
部件名称 | 质量(千克) |
头部+颈部(含加速度计安装块) | 3.17±0.10 |
躯干(含加速度计安装块和胸部变形计) | 6.00±0.30 |
腿部(整个腿部) | 3.54±0.10 |
手臂(整个手臂) | 1.48±0.10 |
服装 | 0.40±0.10 |
总质量 | 14.59±0.70 |
Q3 假人主要尺寸示意图
部件名称 | 尺寸(毫米) |
坐高(头部前倾) | 544±9 |
肩高(坐姿) | 329±7 |
胸部厚度 | 146±5 |
肩宽 | 259±7 |
臀部宽度 | 200±7 |
臀部后部到膝部前部 | 305±5 |
臀部后部到腘肌 | 253±5 |
大腿高度(坐姿) | 79 |
身高(头部前倾) | 985±9 |
