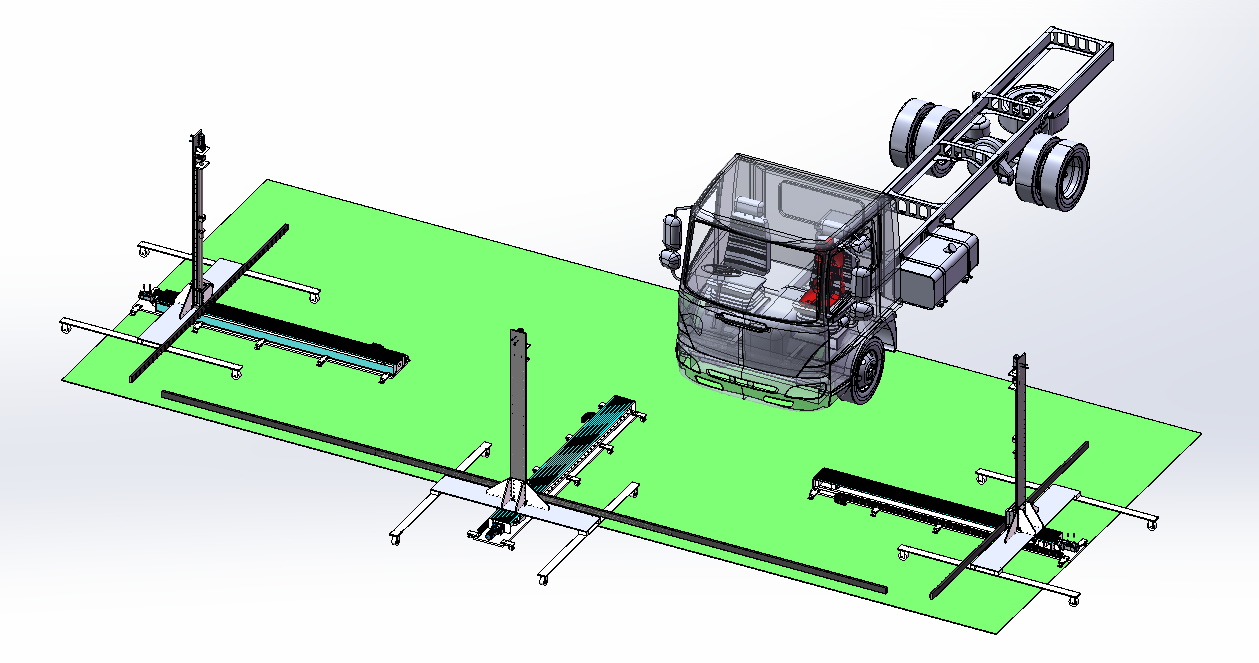

直接视野测试系统依据法规设计，通过电脑控制车辆前方测试通道、左方测试通道 、右方测试通道运行坐标位置，由高清CCD对前方视野进行侦测，计算F、L、R区域

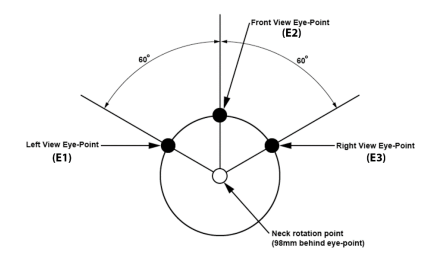

一、眼点定义:

E2=AHP+(-678,0,1163.25)

P=E2+ (-98,0,0)

E1=E2绕P点在XY面上逆时针60°

E3=E2绕P点在XY面上顺时针60°

二、配置参数：

1、 测量系统总体尺寸（不包括测试操作台）：长度12m，宽度 4m，高度2.5m

2、采用CMOS：216万像素，成像清晰

3、前方2轴电脑控制运动：X轴行程2.5m，Z轴行程1.62m,

4、左、右方各2轴电脑控制运动：Y轴行程2.5m，Z轴行程1.62m,

5、控制及测试测量软件

6、电脑：工业电脑/ 27″显示器/win10 64位软件，优

于并满足测试需求！

7、电源：交流220V,50Hz

8、体积测量：选定区域自动计算，F，L，R区域

9、原点自动定位：（XYZ轴）点击自动回至零点位置

10、测试报告：自动输出测量图表数据，及等级判定。

11、设备用于左舵车、右舵车

12、前方、左方、右方运行可折叠，便于收纳运输

13、三维H点假人一套 75KG（假人参数见附页）

14、重量：约850KG 左右
